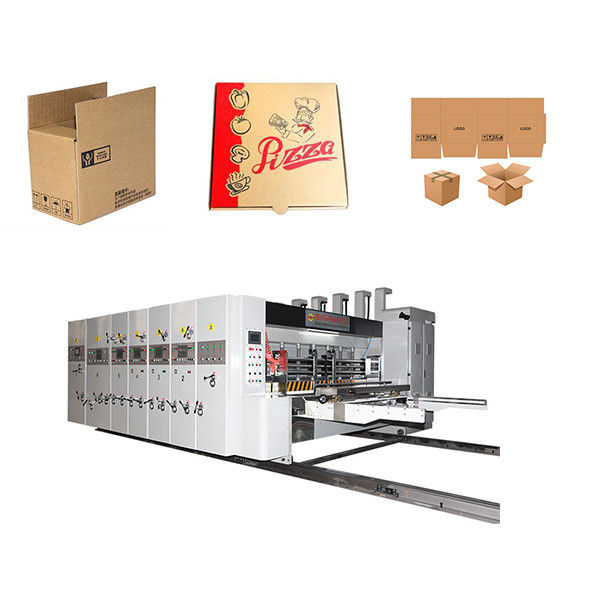

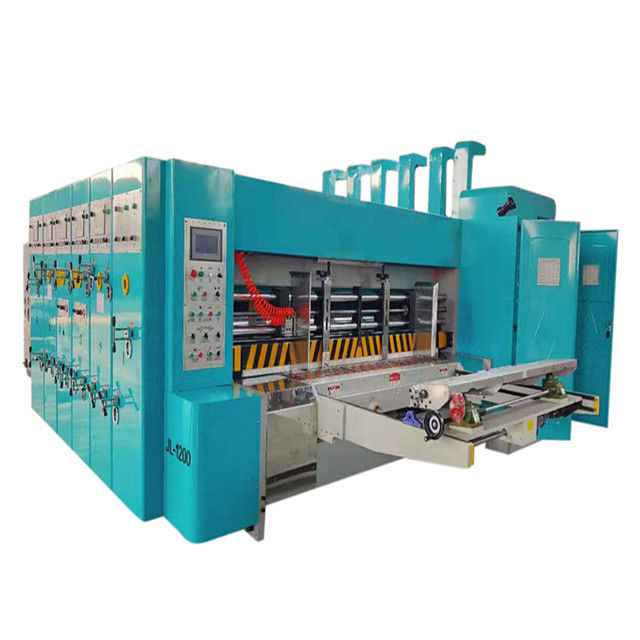

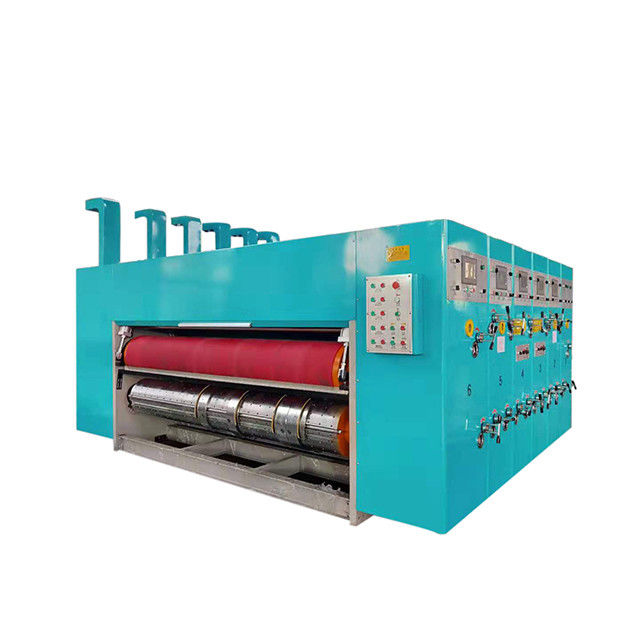

آلة طباعة آلية للصناديق المموجة

GSYM¢408 ((1200) x 1800-2800ملم

ملاحظة: وفقا لمتطلبات العميل ، يمكن اختيار 1-6 لون ، فتحة

المقطّع ، وقطع الثقوب كلّها اختيارية

الجزء الرئيسي

[1] آلة التحكم الكهربائية من جرس الإنذار ، إنذار الرنين المستمر ، لضمان سلامة العمال.

[2] عمود القيادة مع مشبك الاحتكاك ، لتجنب سوء الاستخدام وتلف الآلة.

[3] جهاز قفل هوائي.

[4] المحرك المضيف يبدأ جهاز الحماية. (الجهاز غير مقفل، لا يمكن للمضيف بدء تشغيل)

2. نظام تغذية من نوع الدوار الرائد

[1] شفط مروحة الورق المساعدة 7.5KW، وفقا لظروف الانحناء المختلفة من الورق المقوى، ضبط حجم الهواء،

لضمان توفير الورق بسلاسة. استخدم الفرشاة لإزالة سطح الورق المقوى

الغبار، وقطع الورق وغيرها من الحطام، تحسن جودة الطباعة.

[2]متمسكة بمفتاح تحكم السلسلة، ورق وقف الطوارئ للتحكم.

[3] يستخدم رفع الورق وإنزاله أسطوانة الهواء ، والعمل بسرعة ، والجهد.

[4] استخدام شندونغ "كوموري" نظام تغذية الدوار الحافة الأمامية، عملية بسيطة، دقة عالية. يمكن ضبط كمية التمديد، الخام

قابلية تكييف قوية، سرعة نقل أكثر استقرارًا، مناسبة للتشوه، ناقل بطاقة رقيق، التأثير واضح.

[5] المكافحة الجانبية، وضع الصندوق الخلفي عن طريق ضبط المسمار الكهربائي؛ المكافحة الأمامية العليا والأسفل وضع الفجوة المزامنة يدويا.

[6] جهاز التغذية التخطي (حسب الحاجة لاختيار التغذية المستمرة أو الورقية).

[7] التحكم في PLC، واجهة الإنسان والآلة، تخزين القوائم، تصحيح لوحة الطباعة، سرعة الطباعة، والكمية، والوقت وتشغيل القسم

3 عجلة تغذية

[1] يستخدم الدوار العلوي عمود المطاط الناعم ، لذلك عند تغذية اللوحة تأكد من عدم إزالة قطر اللوحة 132mm ، ارتداء العمود المطاطي ، جعل البيضة صحيحة ، والحفاظ على تغذية الورق بخارية ودقيقة.

[2] أدناه رولر التغذية مع قطر رولر التسلسل ¢ 175 مم ، أنبوب فولاذي بلا خيوط ، طبقة صلبة مزينة بالكروم.

[3] عجلة التغذية عبر عجلة تحريك نوع عجلة تحديد يدويا ضبط نطاق ضبط من 0 ~ 12 مم. ضبط لا يؤثر على فجوة التروس، لضمان دقة النقل.

[4] جهاز إغلاق سريع يدوي للضبط الدقيق.

4 جهاز صفر تلقائي

[1] يتم إعادة تعيين قسم تغذية الورق ، قسم الطباعة ، والجزء المفتوح تلقائيًا إلى الصفر.

[2]الكتون العام يستخدم جهاز الصفر التلقائي، حاول طباعة اثنين يمكن ضبطها إلى الموقف الصحيح للحد من نفايات الورق المقوى.

قسم الطباعة

1. دورية الطباعة

[1] قطر 393.6 ملم (مع قطر 408 ملم).

[2]طحن السطح الصلب عالي الجودة ، مقياس مرجعية محوري ، طلاء الكروم الصلب.

[3]لإجراء تصحيح التوازن، التشغيل السلس، للتكيف مع التشغيل عالية السرعة.

[4] لوحة التدحرج الثابتة بالشفرة ، مع خندق لوحة معلقة ، للتكيف مع النسخة السريعة من التثبيت مريحة وسريعة.

[5] النسخة الكاملة من فتحة شنق، لنسخة شنق 10 ملم من المادة.

[6] تحميل وتفريغ لوحة الطباعة، التحكم الكهربائي لفتاح القدم هو عكس.

[7] عابرة يدوية محورية للدراجة الطباعة، الحركة القصوى 10 ملم.

2. طابعة طابعة

[1] قطر 155 ملم.

[2] استخدام الطحن السطحي للأنابيب الفولاذية السلسة عالية الجودة، تصحيح التوازن الديناميكي، التشغيل السلس، طلاء الكروم الصلب

[3] طباعة ضغط عجلة عابرة نوع المنزلق لضبط يدويا نطاق ضبط من 0 إلى 12 مم. ضبط لا يؤثر على مساحة التسلسل لضمان دقة الإرسال.

3 إطعام العجلات العليا والسفلية

[1] على اللفافة: قطر ¢ 86 ملم أنبوب فولاذي غير سلس ، مع ثلاث حلقات تغذية ورقية.

[2] الملف التالي: قطر ¢ 155 ملم أنابيب الفولاذ السلسة، طحن السطح، مطلية بالكروم الصلب

[3] عجلة التغذية عبر عجلة تحريك نوع عجلة تحريك ضبط يدويا نطاق ضبط من 0 ~ 12 مم. تعديل لا يؤثر على الأسنان عجلة الإفراج، لضمان دقة النقل.

4. نظام حبر صلب أنيلوكس رولر مطاط رولر

[1]قطر 213.7 ملم.

[2] طحن سطح الفولاذ ، الشبكة القمعية ، طلاء الكروم الصلب.

[3] تصحيح الانس ، تشغيل سلس.

[4]عدد الشبكة هو 180،200,220، 250 سطر / بوصة الاختيار. (( خيار رولر السيراميك 300 سطر / بوصة)

[5] مع نظام تغذية جهاز الرفع التلقائي الرئوي.

طلقة الأنيلوكس فوق واللوحة منفصلة)

[6] أونيلوكس رولر مع نوع التشابك، حبر حتى، سهلة لتنظيف الحبر.

[7] قطر عجلة المطاط ¢ 186 mm. ((خيار نظام شفرة الطبيب)

[8] سطح أنابيب الصلب مغلفة بمطاط مقاوم للاستعمال ، ويقوم بتصحيح التوازن.

[9] المطاط في طحن عالية خاصة، تأثير نقل الحبر هو جيد. سرعة إزالة دقيقة ضبط جهاز القفل الذاتي لضمان حبر موحد. كمية نظام حبر موحد،تأثير التحويل جيدلتمديد عمر الدوال المطاطي

آلية تعديل المرحلة الخامسة

[1] هيكل معدات الكواكب.

[2]مرحلة الطباعة باستخدام التحكم الكمبيوتر plc في الرقمية. ((Run، توقف يمكن ضبطها) ، ضبط يدويا الموقف الأفقي، ضبط المسافة من 10 مم.

[3] في عملية الطباعة بعد أن تقوم لوحة الطباعة بإعادة ضبط النظام تلقائيًا.

6 الدورة الدورية للحبر

[1] مضخة الحجاب الجوي ، استقرار الحبر ، سهولة التشغيل والصيانة.

[2] مرشح الحبر، شوائب المرشح.

7 جهاز تثبيت مرحلة الطباعة

[1] آلية الفرامل الأسطوانية.

[2] عندما تقوم الآلة بفصل أو ضبط المرحلة ، فإن آلية الفرامل لتقييد دوران الآلة ، للحفاظ على وضعية التروس الأصلية نقطة ثابتة.

[1]بنية عمود واحد

[2]المرحلة المتقطعة قابلة للتعديل عن طريق تحكم الكمبيوتر 360 درجة تعديل (يمكن تعديل وقف التشغيل) ، يمكن للجهاز ترتيب المخزون ، تعديل يدوي أفقي 20mm

[3]قطر عمود سكين فتحة فوق 176mm ، قطر مقعد السكاكين 465mm

[4]قطر عمود الدوار 110mm ، قطر عجلة الدوار 180mm

[5]قطر عمود السكاكين السفلي 156 ،قطر السكاكين 280mm

[6]السكاكين والعجلة التجاعيد في نفس الوقت التحكم في الحركة الكهربائية (إدخال حجم مربع ، ضبط تلقائي)

[7] سكاكين فتحة 7 ملم تستخدم مواد الصلب المتحالفة بعد المعالجة الحرارية ، طحن ، أسنان نموذج سكاكين ،

[8]يمكن أن تجعل فتحات التثبيت (اختياري)

قطعة للقطع بالموت

(إضافة المقطوعة عندما يختار العميل الجزء المقطوعة لا حاجة إلى إضافة، إذا لم يكن لديك الجزء المقطوعة، وهذا الجزء الذي هو اختياري)

لفة أدوات (لفة أسفل)

[1] القطر الخارجي ¢360mm(mm (بدون القطع).

[2] طحن السطح الحديدي الصلب ، طلاء الكروم الصلب ، تصحيح التوازن ، زيادة استقرار التشغيل.

[3]القطع الثابتة مسافة فتحة المسمار، المحوري 100mm؛ شعاعي 18 أجزاء متساوية. ارتفاع الأداة المطبقة 25.4mm.

[4]سمك قوالب الخشب: 16 ملم (بالنسبة للكرتون الثلاثي الطبقات) 13 ملم (بالنسبة للكرتون الخمسي الطبقات)

عجلة العجلات (العجلة العليا)

[1] قطر ¢ 388.9mm ، غطاء 405mm

[2] تغيير سريع لنوع وسادة، مقاومة للارتداء، حياة طويلة.

[3] طحن السطح الحديدي المصبوب بالكروم الصلب.

[4] تصحيح الرصيد، وزيادة استقرار التشغيل.

[5]سمك الحافظة 9 م. عرض 250 م. جهاز السباحة العرضي من النوع الميكانيكي 40 م. (سرعة السباحة القابلة للتعديل)

آلية الطحن

[1] وسائد طحن كهربائية، معدلة بسرعة وكفاءة.

[2] لتحسين عمر الخدمة للمنصة.
